Produktdetails:
|
| Sekundärsiegel: | NBR, EPDM, VIT | Schienen: | Fahrzeug-SIC TC PTFE |
|---|---|---|---|
| Anwendung: | Wasserpumpen, Zentrifugalpumpen, Tauchpumpen | Flüssige Kompatibilität: | Wasser, Öl, milde Chemikalien |
| Frühling: | mit einer Breite von nicht mehr als 20 mm | Federmaterial: | mit einer Breite von nicht mehr als 20 mm |
| Material: | Kohlenstoff, Keramik, Edelstahl | Schlüsselwörter: | WASSER-PUMPEN-DICHTUNG |
| Leistung: | Korrosion | Flussboden-Pumpensiegel: | YM-Pumpensiegel |
| Hervorheben: | O-Ring-Wasserpumpe Mechanische Dichtung,Einfachquellwasserpumpe Mechanische Dichtung,Elastomerwasserpumpe mechanische Dichtung |
||
|
Temperatur
|
-30 °C bis 200 °C, je nach Elastomer
|
|
Druck
|
bis zu 5 bar
|
|
Geschwindigkeit
|
bis zu 10 m/s
|
|
Endspiel-/Axialfloat-Zulassung
|
±0,1 mm
|
|
Größe
|
8 mm bis 50 mm
|
|
Marke
|
YM
|
|
Gesicht
|
Keramik, SIC, TC
|
|
Sitz
|
Kohlenstoff, SIC, TC
|
|
Elastomer
|
NBR, EPDM, VITON
|
|
Frühling
|
SS304 und SS316
|
|
Teile aus Metall
|
SS304 und SS316
|
Betriebsgrenzen:
Druck: ≤ 0,5 MPa
Geschwindigkeit: ≤ 10 m/s
Temperatur: -30 °C bis +200 °C
Rotationsring ((Kohlenstoff/Kohlenstoff/Sic/TC aus Kunststoff)
Feststehender Ring ((Keramik/Sic/Tc)
Sekundärsiegel (nbr/Epdm/VITON)
Feder und andere Teile ((Sus304/Sus316)

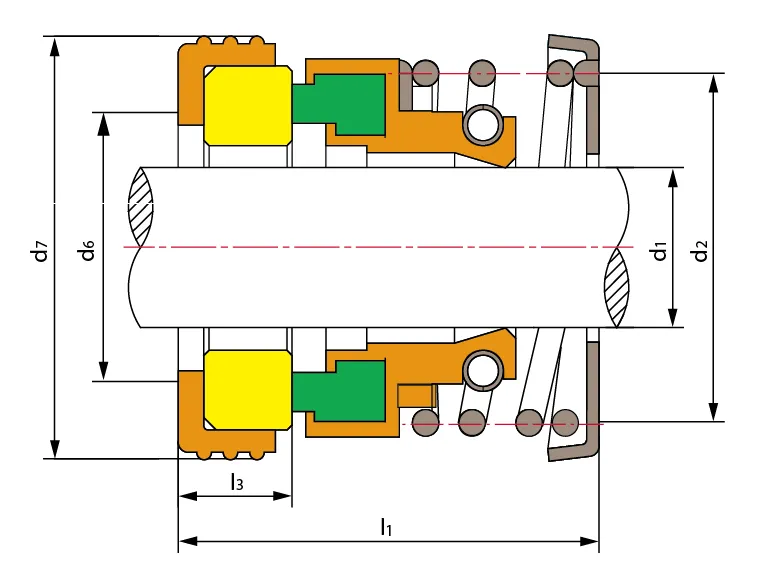

| Modell | d1 (mm) | d2 | d6 | d7 | L1 | L3 |
| 156 bis 8 | 8 | 16 | 13 | 18/21 | 18 | 5/6 |
| 156-9 | 9 | 18 | 16 | 21 | 23 | 6 |
| 156 bis 10 | 10 | 20 | 16 | 22/24. | 23 | 6.5 |
| 156 bis 11 | 11 | 20 | 16 | 24 | 23 | 7 |
| 156 bis 12 | 12 | 22.5 | 17 | 26 | 24 | 7 |
| 156-13 | 13 | 22.5 | 17 | 26 | 24 | 7 |
| 156 bis 14 | 14 | 24.5 | 21 | 28/30 | 25 | 7 |
| 156 bis 15 | 15 | 24.5 | 21 | 28/30 | 25 | 7 |
| 156 bis 16 | 16 | 28.5 | 22 | 32 | 27 | 8 |
| 156 bis 17 | 17 | 28.5 | 22 | 32 | 27 | 8 |
| 156 bis 18 | 18 | 31.5 | 25 | 35 | 29 | 8 |
| 156 bis 19 | 19 | 31.5 | 25 | 35 | 29 | 8 |
| Modell | d1 (mm) | d2 | d6 | d7 | L1 | L3 |
| 156 bis 20 | 20 | 31.5 | 27 | 38 | 31 | 8 |
| 156-22 | 22 | 34.5 | 29 | 40 | 32 | 8 |
| 156 bis 25 | 25 | 37.5 | 32 | 44 | 33 | 9 |
| 156-28 | 28 | 40.5 | 34 | 46 | 34 | 9 |
| 156 bis 30 | 30 | 44.5 | 38 | 50 | 35 | 9 |
| 156-32 | 32 | 47.5 | 40 | 54 | 37 | 9 |
| 156-35 | 35 | 50.5 | 44 | 58 | 40 | 10 |
| 156-38 | 38 | 55 | 46 | 60 | 42 | 10 |
| 156 bis 40 | 40 | 56.5 | 48 | 64 | 43 | 10 |
| 156 bis 45 | 45 | 61.5 | 52 | 66 | 45 | 10 |
| 156-50 | 50 | 66.5 | 58 | 72 | 47 | 10 |
