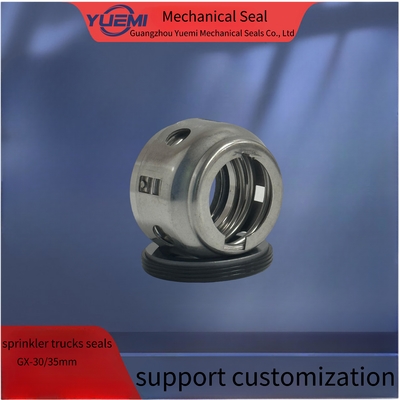

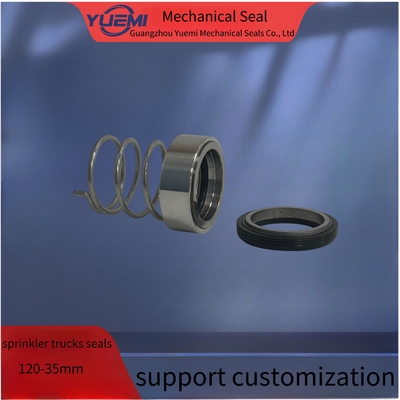

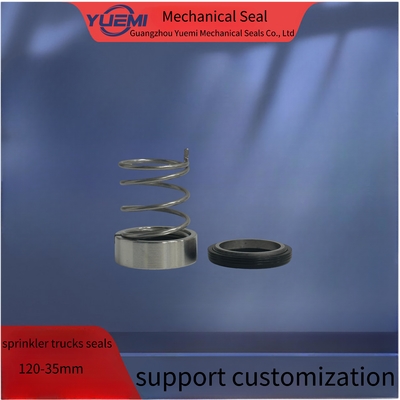

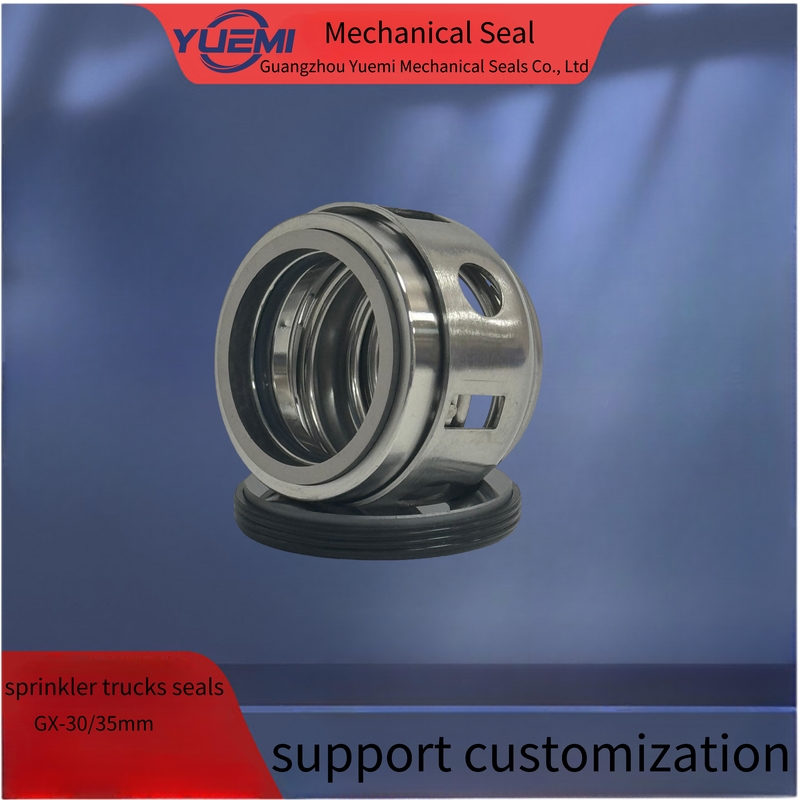

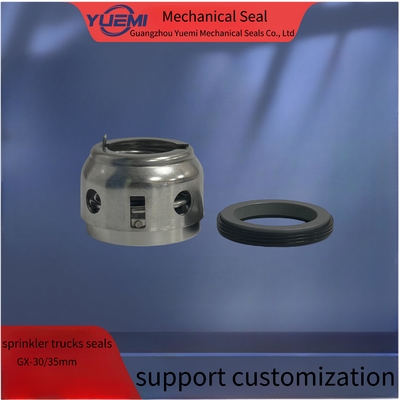

Selbstsaugende Sprinklerfahrzeuge Mechanische Dichtungen GX-30/35mm 120-35mm

Geeignet für die mechanische Dichtung der Wasserpumpe von Hangzhou Weilong Sprinkler-Lkw

Grundlegende Merkmale

• Aufbau: Ein Ende
• Druck: mittlerer Druck
• Geschwindigkeit: Hochgeschwindigkeit
• Temperatur: Hohe Temperatur
• Leistung: Verschleiß und Korrosion
• Standard: GB6556
• Modellnummer: GX
• Gleichgewicht: Ungleichgewicht
• Spezifikation: Innender Durchmesser: 30 mm bis 90 mm

Detaillierte Produktbeschreibung

YUEMI GX GB-Standard Großes mechanisches Einfederdicht für Industriepumpen

Strukturelle Merkmale:Großbritanniens Standard, einzelne und große Feder.

Industriestandards:Gewichtung

Anwendungsbereich:in verschiedenen Arten von Industriepumpen, chemischen Pumpen und Wasserpumpen weit verbreitet.

Betriebsparameter:

• Druck: 0 bis 1 MPa
• Temperatur: - 40 ~ 2000 oC
• Lineare Geschwindigkeit: 3000 r/min oder weniger

Ausgangsstoffe:

• Drehring: SiC/TC/Kohlenstoff
• Festkörper: Kohlenstoff/SiC/TC
• Elastomere: EPDM/Fkm/PTFE
• Ausrüstung:
• Teile aus Metall: SS304/SS316

Durchschnittliche:Öl, Wasser, Amorphitätssäure, Alkali und organische Lösungsmittel.

Anpassung:Änderungen von Materialien zur Erzielung anderer Betriebsparameter sind möglich.

Technische Parameter

Materialien

Zubereitung:
1. Schacht Außendurchmesser liegt innerhalb der Toleranz von +-0,05 mm
2. Auslauf der Welle < 0,1 mm
3Schwimmbad an der Wellenende < 0,13 mm
4, keine scharfen Kanten auf der Welle über dem O-Ring
Anmerkung:
Wenn etwas beschädigt ist, kontaktieren Sie uns bitte, um einen neuen zu ersetzen.
Installation in Strukturen:
1. Der gesamte Satz der Patrone wird gereinigt und vor dem Verkauf genau durch die Leckageprüfung geprüft.Um Schäden zu vermeiden, demontieren und reinigen Sie die Teile nicht noch einmal vor der Reparatur.

2 Die Befestigungsgrenze zwischen Dichtung und Welle beträgt dl h6 0.8Der Außendurchmesser der Welle an der Schraubposition sollte 0,2 mm kleiner sein,um der Überspannung der Schraube zu widerstehen.Die Welle mit Öl schmieren.

3- Legen Sie die Patrone in die Pumpenkammer und:
A: Vier Schraubschrauben der Flansche werden enger, so daß das Medium in das Loch "G" in der oberen Position führt.
B: Vier Schrauben enger und die Wellenhülle auf der Welle positionieren.
C: Entfernen Sie vier Messplatten.Bewahren Sie sie bitte auf und verwenden Sie sie bei künftigen Installationen und
Ich werde sie zerlegen.
D: Verbinden Sie das mittlere Lead-in-Rohr mit dem Loch "G", um die Reibungswärme und die
Spülung der Dichtungskammer beim Laufen der Pumpe.
Anmerkung:
Er stellte fest, daß die Verstärkung nicht möglich war, weil die Dichtung nicht ordnungsgemäß installiert worden war.
