Produktdetails:
|

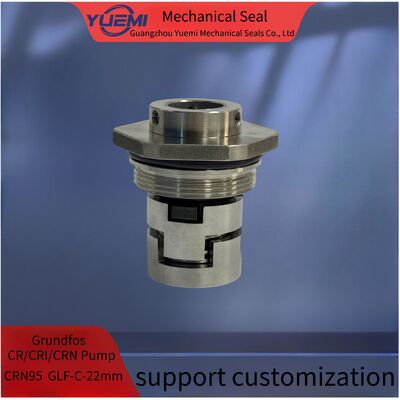

| Pump: | Mechanische Dichtung der Patronen | Gebrauch: | CRN95 |
|---|---|---|---|
| Durchmesser der Welle: | 22 mm | Typ: | aus rostfreiem Stahl |
| Hervorheben: | CRN95 Grundfos-Pumpenmechanische Dichtung,Grundfos-Pumpen aus Edelstahl mechanische Dichtung,CRN95 Wasserpumpe mechanische |
||
| Modell | P | D3 | D4 | D7 | L1 | L3 | L3 |
| 12 | 25 | 29 | 25 | 40.5 | 55 | 19 | 30 |
| 16 | 30.5 | 34 | 29 | 44.5 | 57.5 | 20 | 30.5 |
| 22 | 43 | 50 | 39 | 60 | 72 | 20 | 37 |
Technische Parameter
| Temperatur | -30°C bis +180°C |
| Druck | ≤ 2Mp a |
| Geschwindigkeit | ≤ 12 m/s |
| Mittelfristig | Chemische Rohstoffe |
Materialien
| Rotationsring | SIC CAR CE TC |
| Feststehender Ring |
SIC CAR CE TC |
| Frühling | SUS304/SUS316 |
| Festsitz | SUS304/SUS316 |
| Sekundärsiegel |
Fkm/EPDM |
| Drehringhalter | SUS304/SUS316 |
Zubereitung:
1. Schacht Außendurchmesser liegt innerhalb der Toleranz von +-0,05 mm
2. Auslauf der Welle < 0,1 mm
3Schwimmbad an der Wellenende < 0,13 mm
4, keine scharfen Kanten auf der Welle über dem O-Ring
Anmerkung:
Wenn etwas beschädigt ist, kontaktieren Sie uns bitte, um einen neuen zu ersetzen.
Installation in Strukturen:
1. Der gesamte Satz der Patrone wird gereinigt und vor dem Verkauf genau durch die Leckageprüfung geprüft.Um Schäden zu vermeiden, demontieren und reinigen Sie die Teile nicht noch einmal vor der Reparatur.
2 Die Befestigungsgrenze zwischen Dichtung und Welle beträgt dl h6 0.8Der Außendurchmesser der Welle an der Schraubposition sollte 0,2 mm kleiner sein,um der Überspannung der Schraube zu widerstehen.Die Welle mit Öl schmieren.
3- Legen Sie die Patrone in die Pumpenkammer und:
A: Vier Schraubschrauben der Flansche werden enger, so daß das Medium in das Loch "G" in der oberen Position führt.
B: Vier Schrauben enger und die Wellenhülle auf der Welle positionieren.
C: Entfernen Sie vier Messplatten.Bewahren Sie sie bitte auf und verwenden Sie sie bei künftigen Installationen und
Ich werde sie zerlegen.
D: Verbinden Sie das mittlere Lead-in-Rohr mit dem Loch "G", um die Reibungswärme und die
Spülung der Dichtungskammer beim Laufen der Pumpe.
Anmerkung:
Er stellte fest, daß die Verstärkung nicht möglich war, weil die Dichtung nicht ordnungsgemäß installiert worden war.
